以機床為基礎的車銑復合機床的配置要點

 以機床為基礎的車銑復合機床的配置要點

機床為基礎的車銑復合機床的配置要點：

1、主軸部分

◆伺服動力：采用交流伺服主軸電機和數字化驅動器，可以使主軸實現圓周上的任意定位和C軸控制功能。

◆精確傳動化：主電機和主軸以同步帶、同步帶輪連接、以達到精確的傳動比要求、實現精準的、任意的主軸旋轉和定位。

◆抱閘裝置：主軸后端加裝制動盤、定位后有一個或兩個油缸或氣缸抱閘，以實現工件圓周和端面上的鉆、銑、攻等加工要求。

2、進給部分

◆X向行程大、空間：X向行程較大、滑板較長，且?guī)型槽，可實現動力頭，動力刀撘、排刀、電動刀架、液壓刀塔的混裝；X向行程大，周圍空間大，有效避免工件與道具之間的干涉，安裝調整方便。

◆中置絲杠、精確的導向性：絲杠中置，采用雙線軌或雙三角軌導向支承，無論徑向，軸向還是偏置受力，均不發生偏擺，導向性好，可達到較高的加工精度。

3、動力頭部分

◆動力頭/電主軸：低速大切削力場合，采用機械動力頭，變頻電機或伺服電機驅動；高速時，采用電主軸、中頻器或交流伺服驅動器驅動，可實現鉆，銑，磨，攻絲，倒角等加工。

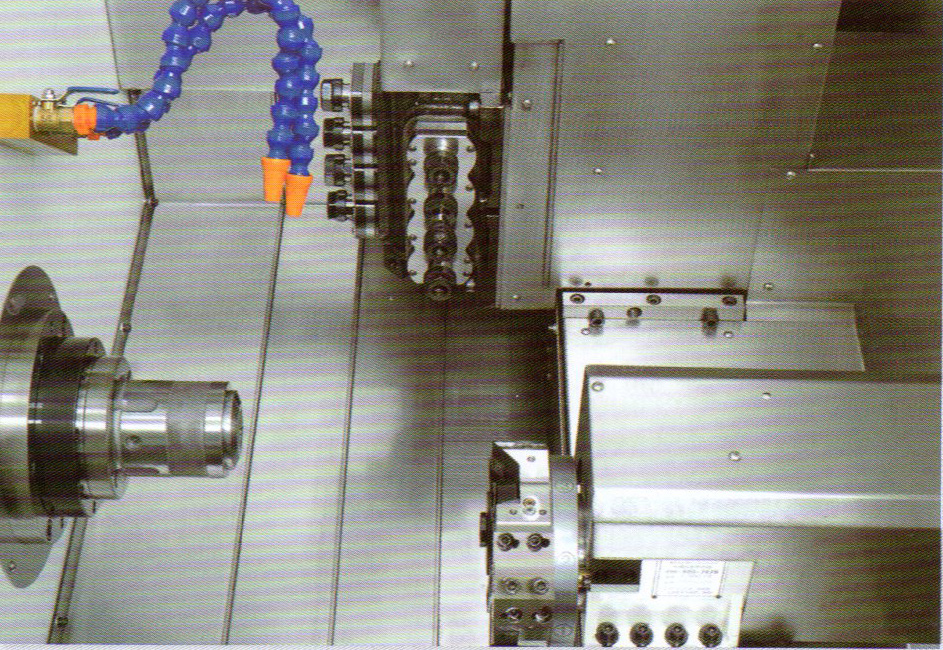

◆動力刀塔：在動力刀塔上任意裝撘軸向或徑向動力頭，可方便的實現復合加工，簡單明了，節省空間。

◆Y軸式動力：當需要較多的動力頭，同時為了避免干涉時，可以采用Y軸式動力頭；通常軸向。徑向各三個動力頭，由Y軸升降來轉換；與液壓刀塔配合使用，可完成較復雜的復合工作。
