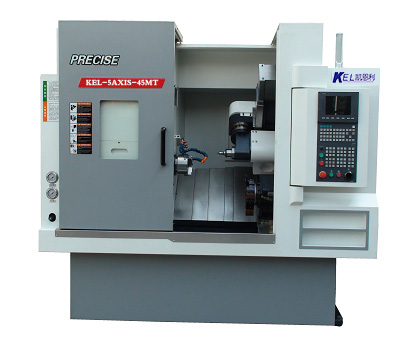

KEL-5AXIS-45MT車銑復合數控車床
KEL-5AXIS-45MT車銑復合數控車床
一、主要特點：
1.數控機床采用45度斜式布局，床身底座一體化結構，大大提高了數控機床在工作中的抗彎、抗扭剛度， 高剛性及高穩定性的一體化床身底座為整機的高精度提供了有力保證，且有吸振之功能。
2.數控車床標準配置臺灣套筒主軸．主軸軸承采用日本NSK高精度滾動主軸軸承、主軸最高轉速可達6000r/min,主軸伺服主軸驅動，可實現C軸差補分度加工。
3.數控車床標準使用高性能線性滑軌、滾珠絲桿可使機床高精度快速移動，極大的提高了加工效率．
4.標準配置為伺服刀塔,再配置車銑銑削機構、實現4+1軸車銑復合加工或5軸加工。
5.數控機床具有較高的加工精度和效率。可最大化的減少加工工序，提高產品品質。
二、 KEL-5AXIS-45MT 機床主要技術參數
|
項目 |
機床主要技術參數 |
備注 |
|
|
系統 |
操作控制系統 |
臺灣新代21TB 總線型 4軸+1軸控制 |
|
|
*可選配 西門子828D 5軸控制 |
|
||
|
工作 范圍 |
最大旋徑 |
φ200mm |
|
|
最大工件車銑加工直徑 |
φ135mm |
|
|
|
最大工件車銑加工長度 |
150mm |
|
|
|
床鞍與水平傾斜度 |
45° |
|
|
|
主軸 |
主軸驅動方式、功率 |
電主軸伺服 5.5kw (響應快精度高) |
|
|
*可選配 機械主軸+伺服電機 7.5kw (鋼性優) |
|
||
|

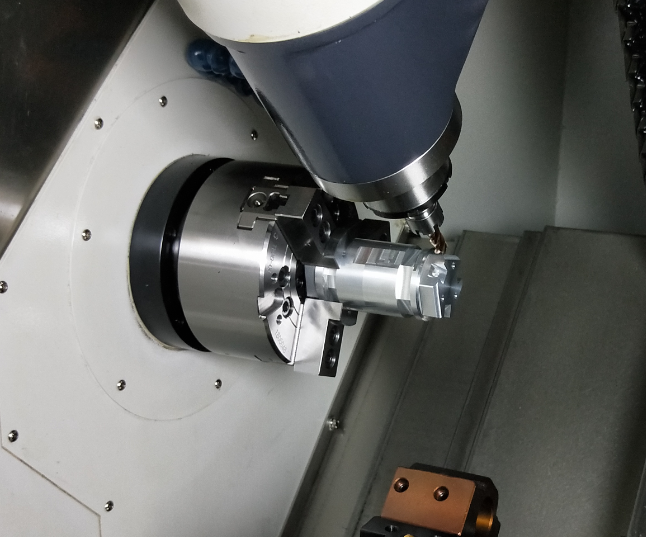

銑加工主軸規格 |
ISO 20 3000轉 2KW液壓松刀 |
|
|
|
主軸鼻端規格 |
A2-5 |
|
|
|
主軸通孔直徑 |
φ56mm |
|
|
|
主軸轉速范圍 |
50~5000 r/min |
|
|
|
主軸精度 |
軸端徑向跳動≤0.003mm、軸向竄動≤0.003mm |
|
|
|
坐標軸 |
X軸行程(直徑值)/ Z軸行程 |
610mm / 460mm |
|
|
Y軸行程(直徑值)/ B軸(搖擺軸) |
700mm / -2度-92度 |
|
|
|
X/Z/Y/B軸伺服 |
1.5KW / 1.5KW / 850W / 1.3KW |
|
|
|
X/Z/Y/B軸最大快移速度 |
24m / 24m /24m / 4min |
|
|
|
重復定位精度 |
X≤±0.006mm, Z≤±0.006mm Y≤±0.006mm B≤±2arc min |
|
|
|
車銑 刀庫 |

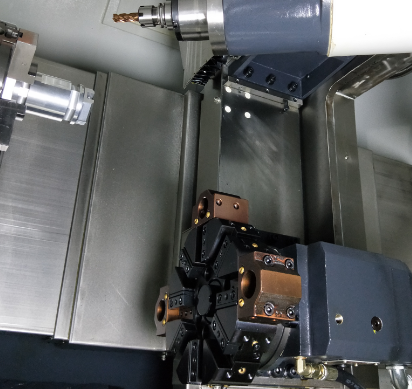

車刀刀塔型式 |
扭矩刀塔, 三片式機構鎖緊 |
|
|
刀位數, 刀座 |
8T標配 3個外圓刀座 1個方刀座 |
|
|
|
外徑、端面刀柄、內孔刀座規格 |
20X20mm ￠20mm |
|
|
|

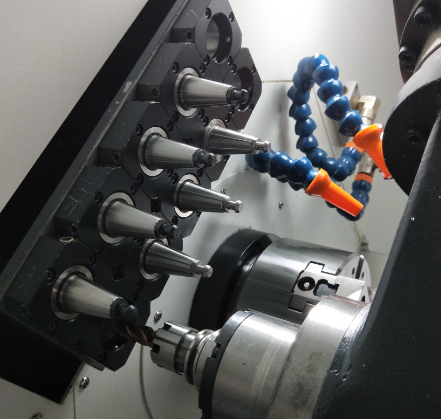

銑刀刀庫型式 刀位數 |
矩陣式10T |
|
|
|
銑刀刀柄規格 |
ISO 20 ER20 |
|
|
|
夾緊 裝置 |
液壓卡盤 |
6″ 液壓筒夾 |
|
|
回轉油缸 |
中空回轉油缸(含逆止閥) |
|
|
|
棒材通孔直徑 |
φ45mm |
|
|
|
液壓 系統 |
液壓系統電動功率 |
2Kw |
|
|
油箱容量 |
40L |
|
|
|
液壓泵壓力 |
4~7MP |
|
|
|
冷卻 |
冷卻水泵 |
AB-50; 180W(三相水泵) |
|
|
潤滑 |
自動潤滑裝置 |
電動數顯注油器 (2L;220V) *寶騰 |
|
|
傳動 部件 |
滾珠絲杠規格 |
X:40*10 Z:40*10 Y:32*10 |
|
|
絲杠軸承 |
XZ 30TAC預緊結構 Y 25TAC |
|
|
|
直線導軌規格 |
MSA 35S |
|
|
|
其它 |
工作照明燈 |
LED節能燈 |
|
|
工作完成警示燈 |
紅綠橙色 |
|
|
|
機床尺寸(長*寬*高) |
2400*1750*2200mm |
|
|
|
機床重量 |
3600kg |
|
|
